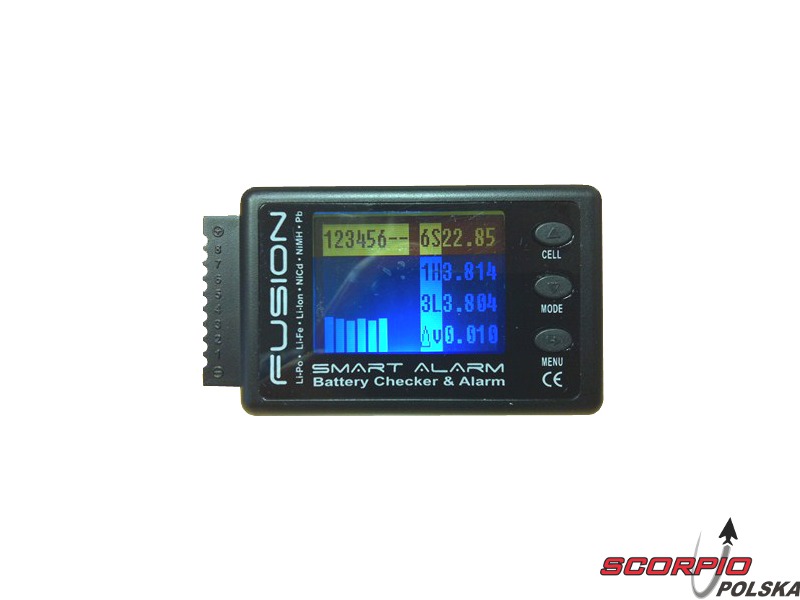

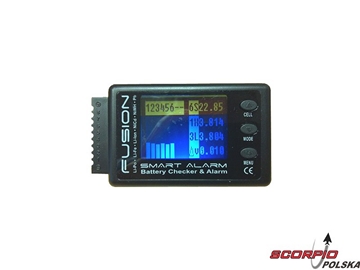

Tester akumulatorów Digital Smart Guard 8 Lixx, Ni

Zawartość zestawu

Opakowanie zawiera tester baterii Digital Smart Guard, syrenę alarmową z diodą LED z przewodem połączeniowym, pętlę do zawieszenia.

Charakterystyka

Cyfrowy tester z wyświetlaczem LCD do pomiaru napięcia na poszczególnych ogniwach pakietów akumulatorów litowych 1-8 ogniw z jednoczesnym wyświetlaniem wartości napięcia wszystkich ogniw oraz miernikiem napięcia dla 4-14 ogniw NiCd / NiMH i 2-12 ogniw akumulatora ołowiowego. Pomiar wykonywany jest przy stałym obciążeniu 24mA, co pomaga wykryć napięcie rozładowanych akumulatorów. Tester zasilany jest z mierzonego akumulatora, wyświetlacz posiada regulowany kontrast. W celu słyszalnej sygnalizacji stanów błędów Smart Guard jest wyposażony w syrenę zewnętrzną (moc 90 dB) połączoną krótkim przewodem, który nie tylko głośno emituje sygnał dźwiękowy, ale także daje sygnał świetlny za pomocą diody LED o wysokiej jasności.

Akumulatory litowe od 1 do 8 ogniw są podłączane przez złącze serwisowe. Po ustawieniu odpowiedniego typu akumulatorów można przełączać wyświetlanie napięcia poszczególnych ogniw w postaci numerycznej z rozdzielczością 0,001 V, inne tryby pozwalają na wyświetlanie na wykresie słupkowym napięcia, całkowitego napięcia ustawionego, napięcia ogniwa z najwyższym lub najniższym napięciem lub różnicy napięć między ogniwami o najwyższym i najniższym napięciu. Można rówież wybrać tryb wyświetlania napięcia dla pojedynczego ogniwa z wyświetlaczem numerycznym i graficznym oraz wskazaniem stopnia naładowania w procentach. Możliwe jest również ustawienie sygnału ostrzegawczego w przypadku przepięcia, zbyt niskiego napięcia (zakres 2,00 - 4,00 V / ogniwo) lub przekroczenia maksymalnej dopuszczalnej różnicy między poszczególnymi celami (zakres 0,010 - 0,500 V).

Akumulatory NiMH lub NiCd podłącza się tylko do pierwszych dwóch styków „-” i „1”. Tester wskazuje tylko całkowite napięcie akumulatora. Można ustawić tylko dopuszczalny zakres napięcia akumulatora.

Złącze połączeniowe składa się z paska z łącznie dziewięcioma pinami w odstępach 2,54 mm (0,1 "). Złącza serwisowe JST-XH, JST-EH, JST-PQ można łatwo podłączyć do złącza. Jeśli akumulatory są wyposażone w złącze JST-TP do jednego z powyższych złączy należy przyłożyć reduktor (np. adapter balansu z ładowarki).
