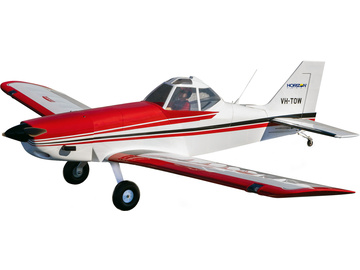

Hangar 9 Pawnee Brave 20cc 2.2m ARF

Zawartość zestawu

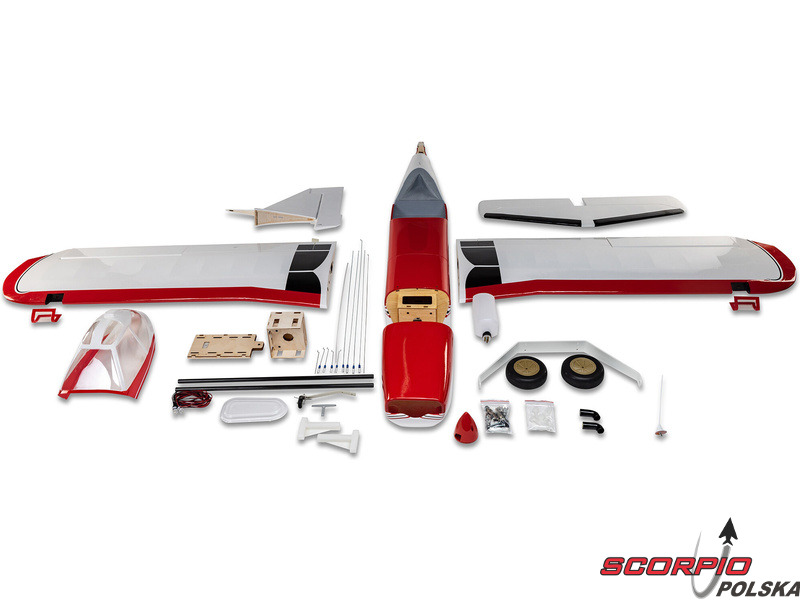

Zestaw zawiera gotowe, powlekane części, kabinę, podwozie z kołami, łączniki skrzydeł, łoże silnika, pokrywę silnika, akcesoria montażowe, pręty, zbiornik, wielojęzyczną instrukcję w języku angielskim, niemieckim, francuskim i włoskim.

Charakterystyka

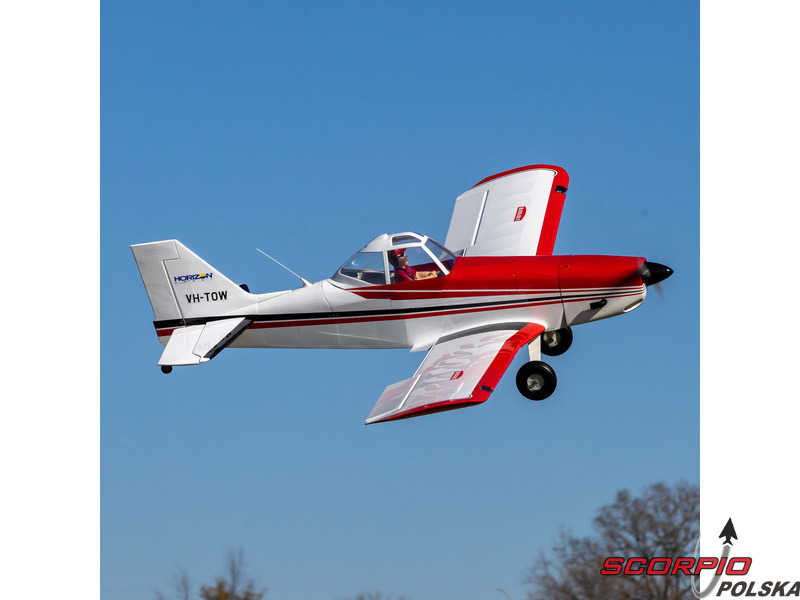

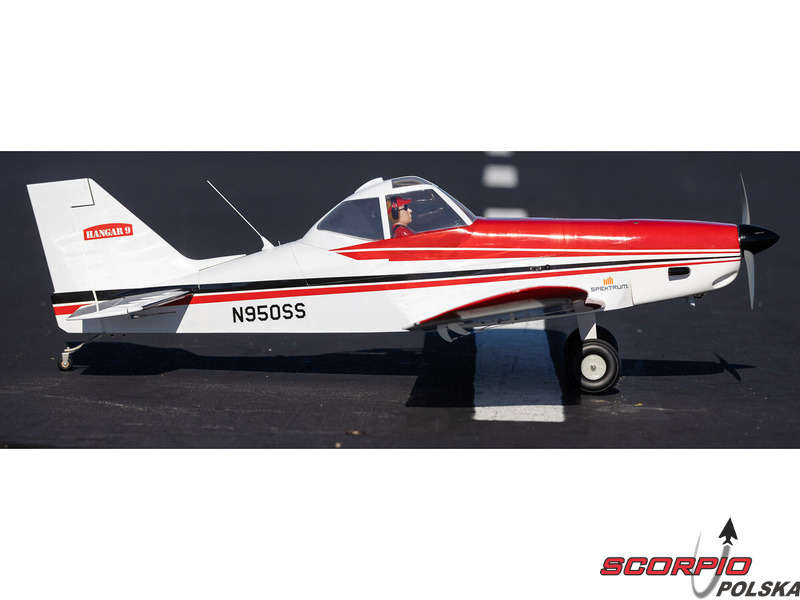

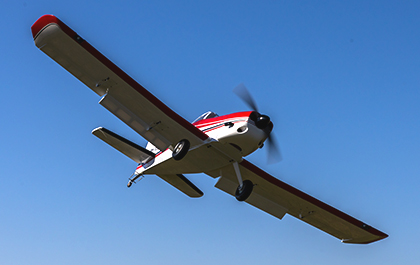

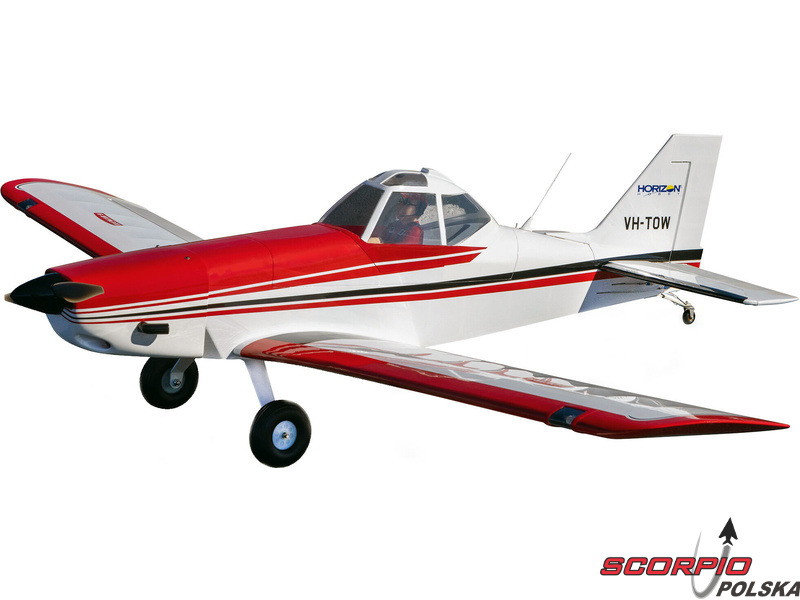

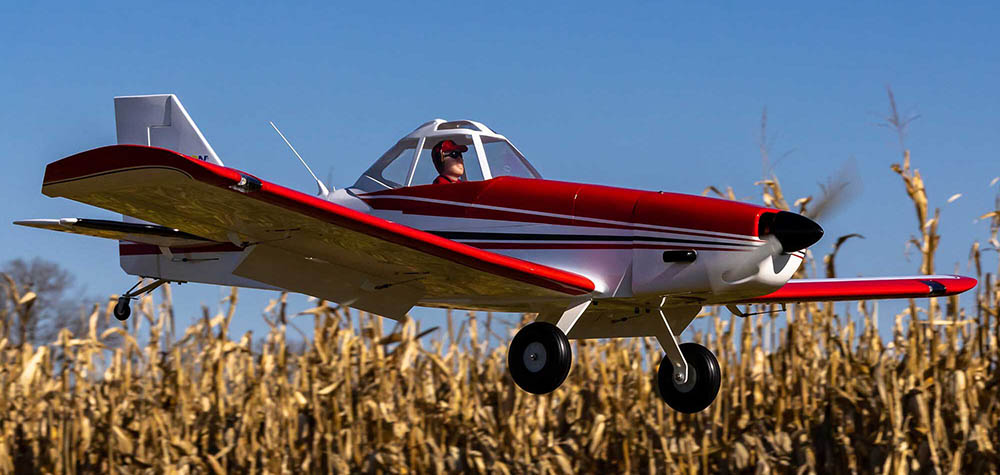

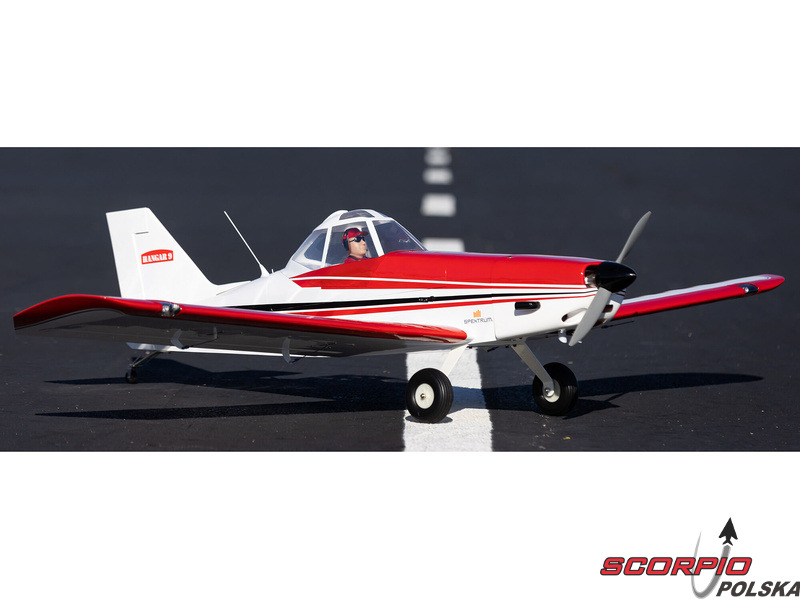

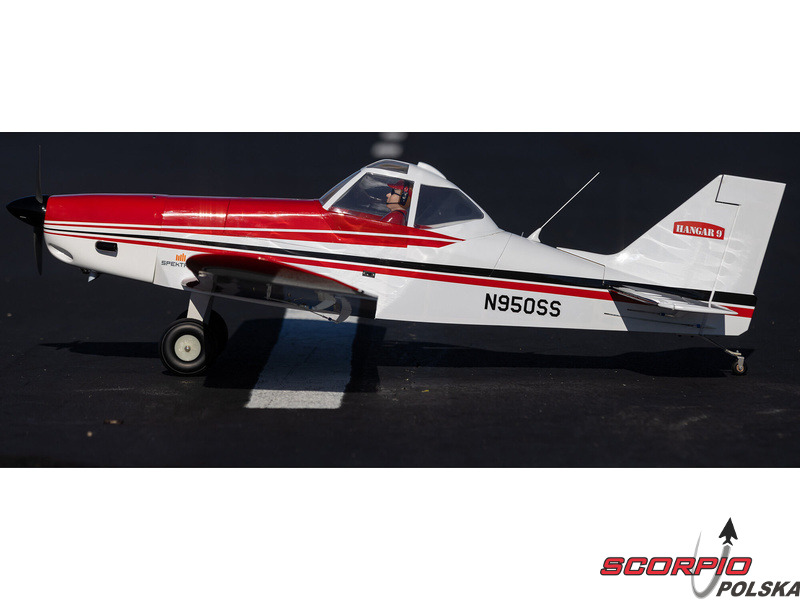

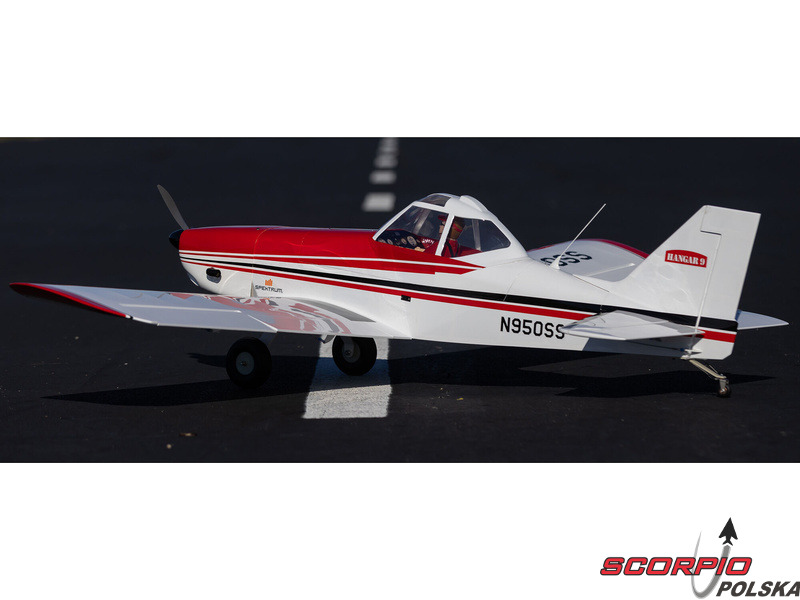

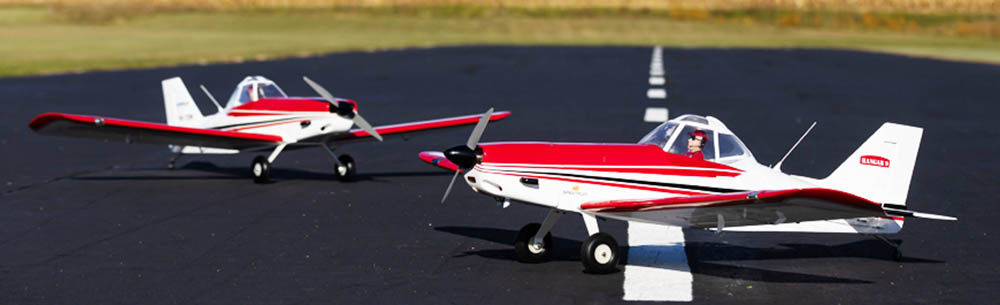

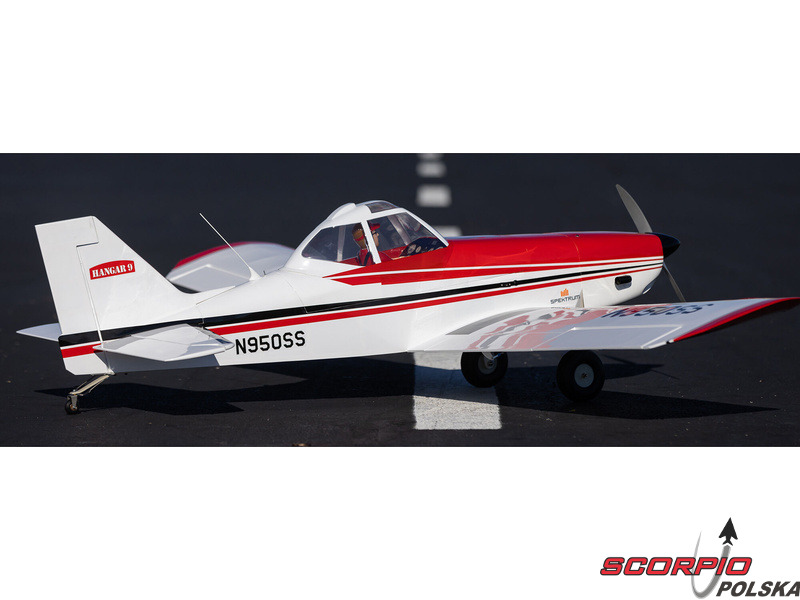

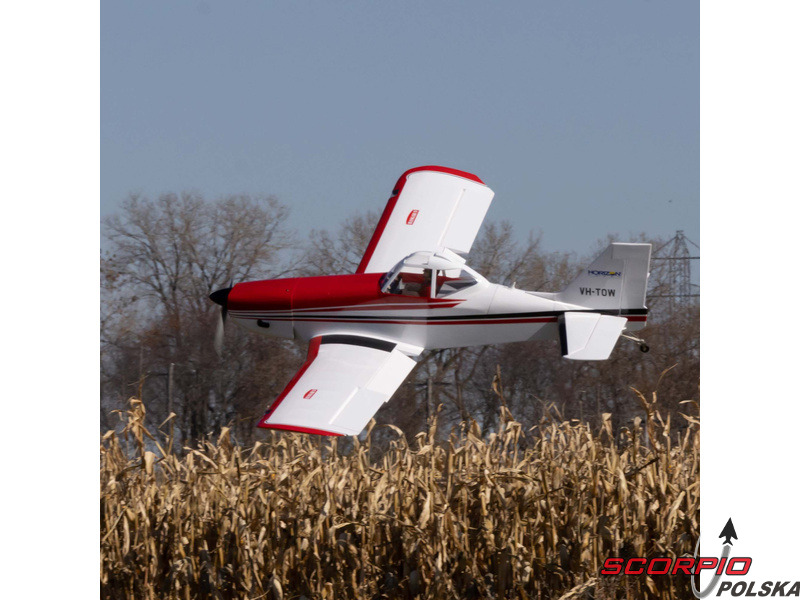

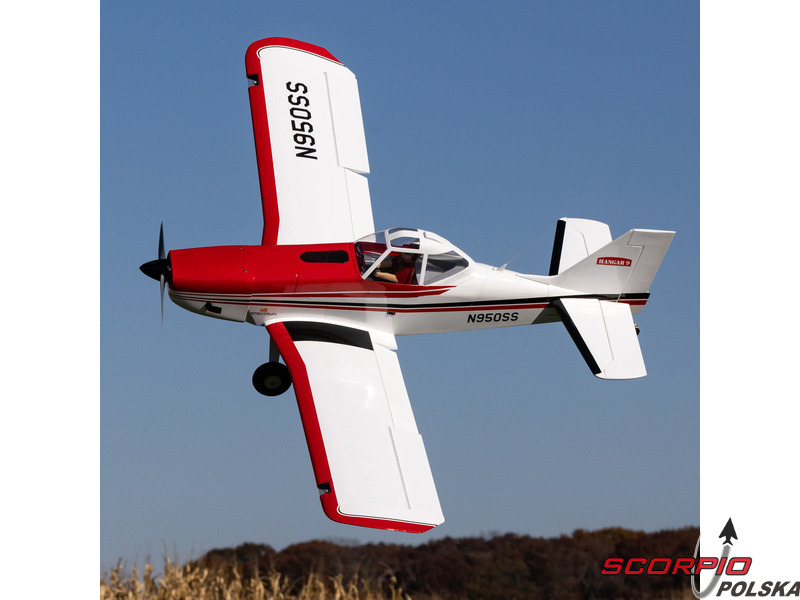

Sportowy model RC samolotu Piper Pawnee Brave 20cc ARF o rozpiętości skrzydeł 2m jest makietą jednego z pierwszych samolotów, który został zaprojektowany specjalnie do pracy w rolnictwie. Zestaw ARF wykonany w całości z drewna z wykończonymi elementami pokrytymi folią UltraCote®. Może być zasilany elektrycznie, silnikiem żarowym lub benzynowym o pojemności 20cm3.

Piper Pawnee 15e był jednym z pierwszych samolotów zaprojektowanych specjalnie do użytku rolniczego. Na skrzydłach znajdowały się zbiorniki z rozpylaczami, a kokpit pilota był chroniony przed ich wtargnięciem. Ponadto pilot miał doskonały widok. Kokpit miał solidną konstrukcję, która chroniła pilota w przypadku zderzenia przy małej prędkości. Samoloty Piper Pawnee zyskały reputację samolotów o doskonałej zwrotności i oprócz pracy w rolnictwie, np. przy opylaniu upraw, mogą również holować szybowce lub banery.

Model Hangar 9 Pawnee Brave 20cc ARF ma wszystkie części wykonane w skali. Dzięki klapom lot jest bardzo realistyczny, a do napędu można użyć bezszczotkowego silnika elektrycznego lub spalinowego o pojemności 20-30 cm3. Funkcjonalne klapy zapewniają możliwość latania przy małych prędkościach, a dla zwiększenia bezpieczeństwa - komfortową prędkość startu i lądowania. Opcjonalne światła do lądowania LED (diody nie są dołączone) i przejrzysta kabina poprawiają wygląd i wrażenia z lotu, a duże koła w stylu Tundry pozwalają latać z w miarę płaskiego terenu i trawy. Model jest w pełni pokryty folią naprasowywaną UltraCote® i ma gotowe laminatowe pomalowane części, które oszczędzają czas i świetnie wyglądają, kokpit z pilotem, tablicę przyrządów i nakładkę na kokpit. Poręczne dwuczęściowe skrzydło ułatwia transport i przechowywanie.

Własności modelu Pawnee Brave

• Wykonane z laserowo wycinanej balsy i sklejki
• Dwuczęściowe skrzydło umożliwia szybki montaż na lotnisku
• Funkcjonalne klapy zapewniają realizm lotu i szerszą obwiednię lotu
• Laminatowa osłona
• Lakierowane aluminiowe podwozie
• Duża osłona kadłuba zapewnia dostęp do elektroniki i akumulatora

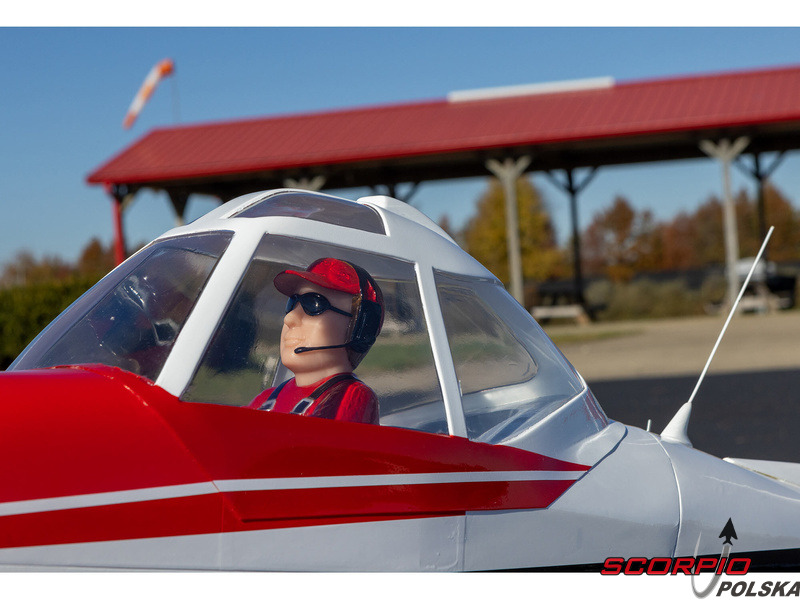

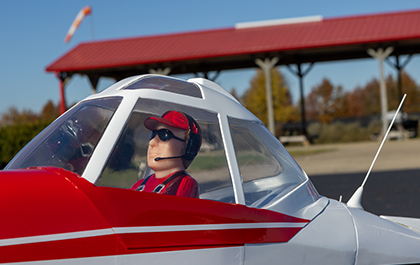

• Szczegółowo opracowany kokpit zawiera pilota i kalkomanię tablicy przyrządów
• Model jest pokryty oryginalną folią Hangar 9® UltraCote®
• Zawiera łoże silnika dla opcji silnika elektrycznego
• Kompletny zestaw akcesoriów z kołpakiem śmigła

Lekka konstrukcja

Lekka konstrukcja z balsy i sklejki, wykonana zgodnie z najwyższymi standardami, zapewnia Pawnee Brave 20cc ARF wyjątkową trwałość. Oryginalna folia UltraCote® do naprasowywania, którą pokryty jest model, jest odporna na działanie paliwa i ma łatwą do utrzymania w czystości powierzchnię.

Szybkie przygotowanie do lotu

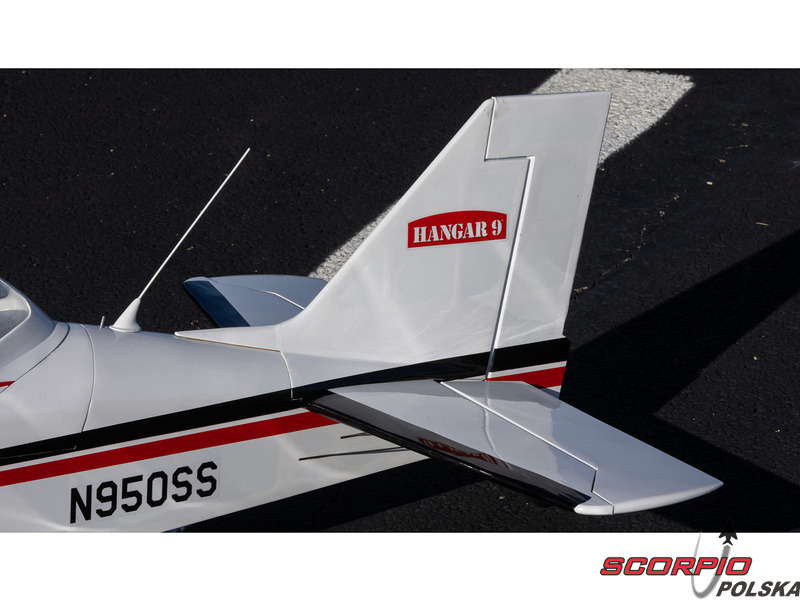

Na czas transportu modelu wystarczy zdjąć skrzydło, co sprawi, że transport i przechowywanie będą tak praktyczne i wygodne, jak to tylko możliwe. Skrzydło składa się z dwóch części i po zdemontowaniu obie połówki można łatwo schować w bagażniku samochodu. Statecznik jest solidny, przyklejony do kadłuba. Skrzydło wsuwa się na łączniki i przykręca każdą połówkę skrzydła od wewnątrz kadłuba.

Funkcjonalne i makietowe detale

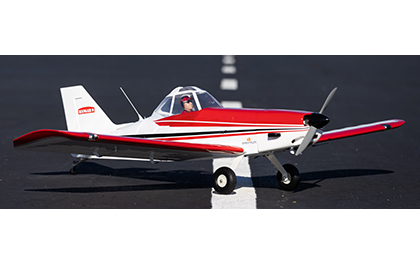

Zestaw zawiera skrzydła, które można wyposażyć w opcjonalne światła do lądowania LED i klapy. Podwozie ma duże koła w stylu Tundry i pomalowaną figurkę pilota. Kokpit jest również gotowy do montażu i ma pomalowaną ramę. Kołpak śmigła jest wykonany z czerwonego tworzywa sztucznego i ma odpowiedni rozmiar. Malowana osłona silnika z włókna szklanego zawiera atrapę wydechu.

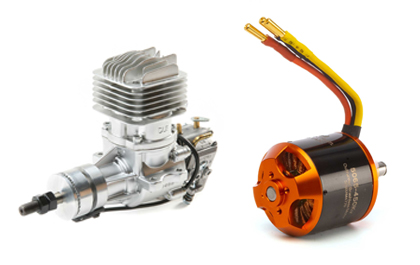

Wybór własnej jednostki napędowej

Model Pawnee Brave 20cc ARF RC został zaprojektowany tak, aby umożliwić montaż silnika spalinowego o pojemności 20cc lub silnika elektrycznego. W zestawie znajduje się drewniane łoże silnika, do którego można przykręcić adapter silnika elektrycznego lub, w zależności od typu silnika, odpowiednie podkładki lub łoże silnika spalinowego. W zestawie znajduje się zbiornik i łoże silnika spalinowego.

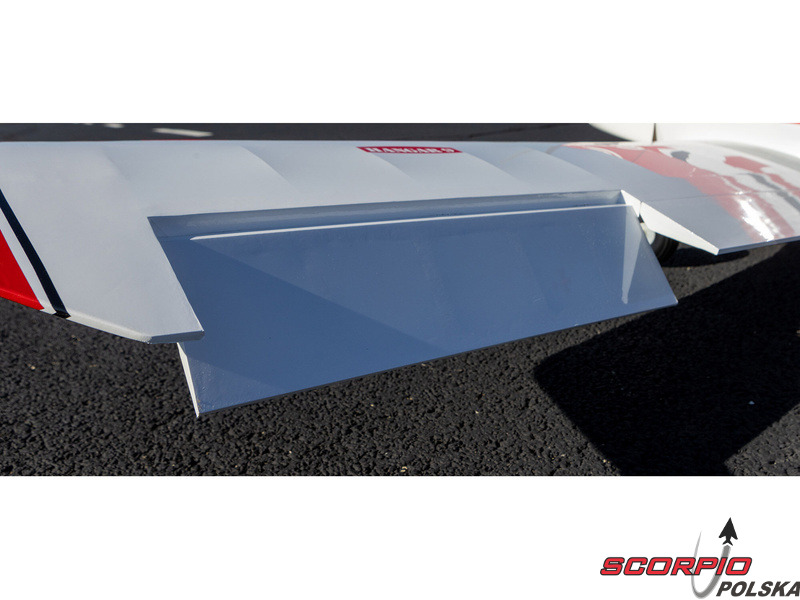

Funkcjonalne klapy

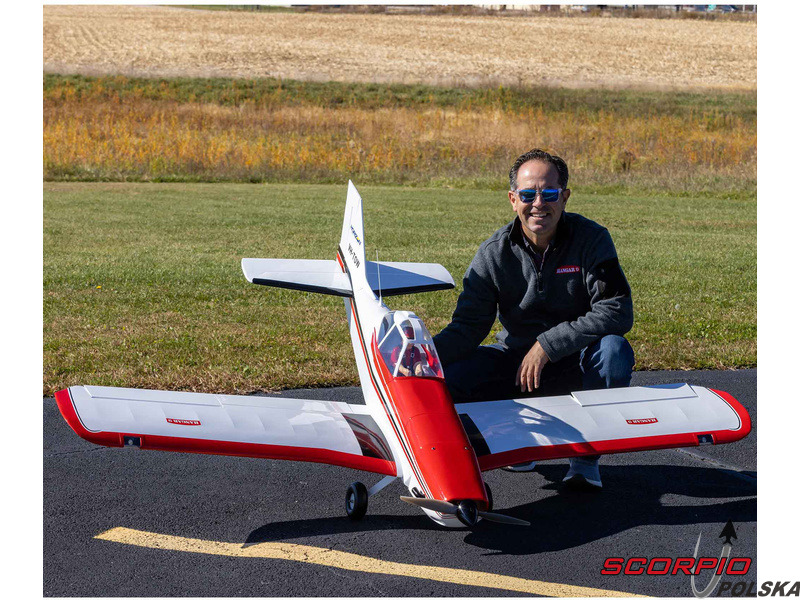

Rozpiętość skrzydeł Pawnee Brave wynosi ponad 2 metry, dzięki czemu model ma duży zakres prędkości lotu i szeroki zakres zastosowań. Klapy pozwalają na wykorzystanie jeszcze większego potencjału, co skraca długość startu i zapewnia bezpieczne lądowanie przy małej prędkości. Dzięki mocnemu silnikowi model może być używany jako holownik dla szybowców.

Szybkie przygotowanie do startu

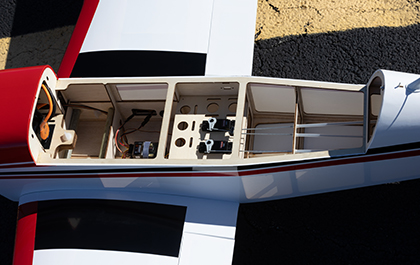

Model ma zdejmowane dzielone skrzydło ułatwiające transport, które nasuwa się na łączniki skrzydeł i jest mocowane od wewnątrz kadłuba jedną lub dwiema nylonowymi śrubami. Dostęp do kadłuba zapewnia duża zdejmowana pokrywa, która pokrywa kabinę i górną część kadłuba aż do osłony silnika. Dzięki temu zyskuje się doskonały widok na elektronikę i instalację akumulatorów.

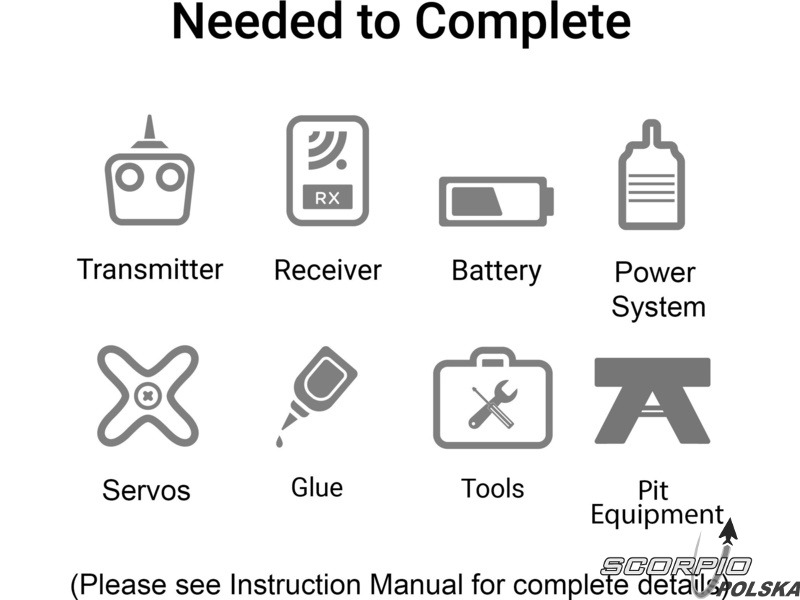

Polecamy zakup

Model jest przeznaczony do napędzania silnikiem spalinowym lub elektrycznym o pojemności 20 cm3, 6+ kanałowa aparatura RC, kable przedłużające, akumulator, ładowarka. Do montażu modelu używa się różnych klejów, zaleca się stosowanie dwuskładnikowego kleju epoksydowego, sekundowego i na śruby.

Wersja Elektro

• Silnik elektryczny np. SPMXAM4770
• Regulator Spektrum regulator Smart Avian 100A 3-6S
• Śmigło 17 x 7
• Akumulator Spektrum Smart G2 LiPo 22.2V 5000mAh 50C IC5

Pozostałe akcesoria

• 6x standardowe serwo Spektrum serwo A6380 11.5kg.cm
• 2x Spektrum kabel przedłużający HD 44cm
• 3x Kabel przedłużający JR HD 100mm
• 5x Spektrum kabel przedłużający HD 15cm
• 1x Spektrum kabel przedłużający HD 30cm
• Odbiornik RC min. 7 kanałów, np Spektrum odbiornik AR8360T AS3X/SAFE z telemetrią

Jakiego sprzętu RC użyć do wyposażenia modelu samolotu?

RC modele samolotów w wersji ARF nie są wyposażone w elektronikę, dlatego konieczne jest jej dodanie. Można używać klasycznych urządzeń elektronicznych lub najnowszych z funkcjami SAFE lub SMART. SAFE zapewnia ochronę obwiedni i linii lotu dla 3-osiowego żyroskopu AS3X. SMART oferuje dane telemetryczne w czasie rzeczywistym. Aby skorzystać z tych funkcji, do sterowania modelem można wybrać nowoczesny 6-kanałowy nadajnik RC Spektrum NX6 DSMX i Odbiornik Spektrum AR631 6CH AS3X/SAFE z żyroskopem (AS3X) i ochroną obwiedni lotu SAFE. Jeśli potrzebna jest kontrola większej liczby funkcji, dostępny jest 8-kanałowy nadajnik RC Spektrum NX8 DSMX i Odbiornik Spektrum AR8360T AS3X/SAFE z telemetrią.

Jak to działa?

Elektronika odbiornika posiada funkcję AS3X elektronicznej stabilizacji, która może prowadzić model prosto jak po sznurku. Na podstawie informacji z 3-osiowego żyroskopu mikroprocesor stale utrzymuje model w tym samym położeniu, dopóki użytkownik nie poleci nadajnikowi, aby je zmienił.

Jeśli nie ma się dużego doświadczenia w pilotażu, można włączyć technologię SAFE Select, która jest zintegrowana z odbiornikiem. Funkcja SAFE zabezpiecza obwiednię lotu poprzez ograniczenie skrajnych wartości granicznych odchylenia i przeciągnięcia. Aktywna jest również elektroniczna stabilizacja; po ustawieniu drążków sterowniczych nadajnika w położeniu neutralnym, model wyrówna się.

Wystarczy skorzystać z technologii Smart, aby uzyskać więcej informacji!

Spektrum SMART oferuje natychmiastowe odczyty stanu krytycznych elementów elektronicznych modelu poprzez TELEMETRIĘ. Odbiorniki Smart, regulatory, akumulatory, ładowarki i nadajniki wyposażone w Spektrum AirWare™ komunikują się za pomocą telemetrii z komponentami systemu Smart bez dodatkowych czujników telemetrycznych, dzięki czemu można mieć natychmiastowy wgląd w stan akumulatora, temperaturę, prąd i prędkość obrotową silnika.

Transmisja danych za pomocą pojedynczego przewodu

Technologia SMART umożliwia telemetryczną transmisję danych za pomocą jednego przewodu w innowacyjnych złączach IC3 i IC5. Po podłączeniu do ładowarki Spektrum™ Smart, unikalne parametry akumulatora Smart G2, stan akumulatora i informacje o ogniwach są automatycznie przesyłane z jego mikroprocesora pamięci przez przewód danych złącza IC3® lub IC5®. Aby naładować akumulator, wystarczy podłączyć go do ładowarki Smart. Bezpieczne ładowanie rozpoczyna się automatycznie i nie jest potrzebny oddzielny przewód balansujący.

Polecane nadajniki Spektrum dla wymagających pilotów

Do sterowania większych i bardziej zaawansowanych modeli polecamy nowoczesne programowalne nadajniki SPEKTRUM wyższej klasy:

• 8-kanałowy nadajnik klasy DX Spektrum DX8e DSMX z kompatybilnością Technologii Smart.
• 10-kanałowy nadajnik klasy NX Spektrum NX10 DSMX z najnowszymi trendami, wyjściem głosowym, kompatybilnością Technologii Smart, portem USB.
• 20-kanałowy nadajnik klasy iX Spektrum iX20 DSMX z dużym kolorowym 5" dotykowym ekranem, interfejsem Android i walizka.

Polecany akumulatory

Do zasilania modelu polecamy akumulator napędowy LiPol z 6 ogniwami (22.2 V).

• Akumulator LiPol Spektrum Smart LiPo 22.2V 5000mAh 100C IC5 z technologią Smart.
• Akumulator LiPol Spektrum Smart G2 LiPo 22.2V 5000mAh 50C IC5 z technologią Smart G2
• Akumulator LiPol z wyższą pojemnością Spektrum Smart LiPo 22.2V 7000mAh 30C IC5 z technologią Smart
• Dla maksymalnej wydajności i czasu lotu akumulator LiPol Spektrum Smart G2 LiPo 22.2V 7000mAh 30C IC5 z technologią Smart G2

Akumulatory Spektrum z technologią Smart to obecnie najnowocześniejszy i najbezpieczniejszy sposób konserwacji i ładowania akumulatorów.

Akcesoria do codziennej eksploatacji

Do zwykłej eksploatacji modeli latających RC potrzeba odpowiednie kleje, zestaw narzędzi oraz opakowanie do przechowywania akumulatorów LiPol. Z naszego asortymentu polecamy wysokiej jakości zestaw śrubokrętów imbusowych 1.5/2.0/2.5/3.0mm i Modelcraft śruboręty krzyżakowe (zestaw 6szt). Do montażu przyda się jeszcze Modelcraft mini kleszcze w pokrowcu (zestaw) a do cięcia Modelcraft nóż do cięcia z podkładką A6.

Opakowania ochronne na akumulatory

Opakowania ochronne mają na celu zmniejszenie ryzyka związanego z transportem i ładowaniem akumulatorów. Akumulatory LiPol mogą, przy zachowaniu niewielkich wymiarów i niewielkiej wagi, zapewniać wysokie prądy rozładowania i mieć dużą pojemność na długi czas jazdy. Akumulator LiPol jest narażony głównie na uszkodzenia mechaniczne.

Parametry

Filmy

Prezentacja wideo

Fotogaleria

Wsparcie techniczne

Instrukcje obsługi

• Instrukcja
