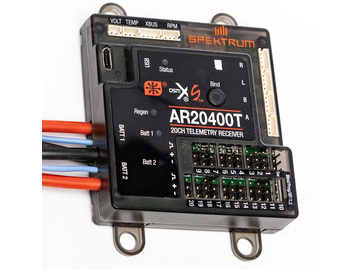

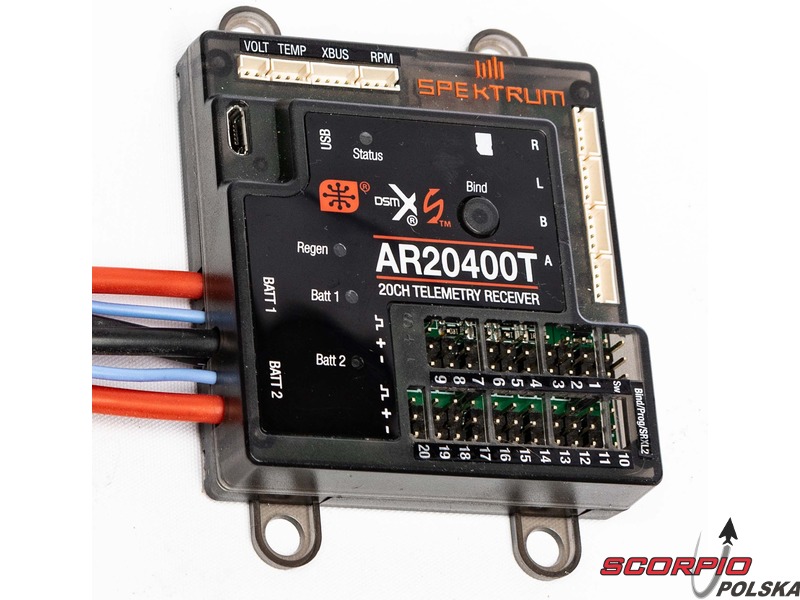

Spektrum odbiornik AR20400T 20CH PowerSafe z telemetrią

Zawartość zestawu

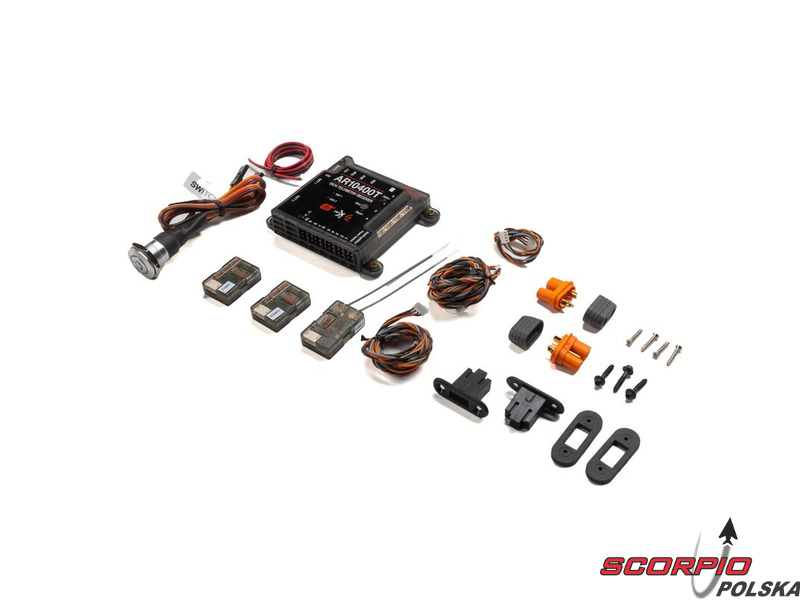

W zestawie odbiornik Spektrum AR20400T PowerSafe, dodatkowe odbiorniki 1x Spektrum Serial SRXL2 z telemetrią, 3x Spektrum DSMX SRXL2, kable odbiorników o długości: 22, 30, 60 i 90 cm. 2x konektor IC3, 2x łoże konektorów, czujnik napięcia, wyłącznik.

Charakterystyka

Spektrum™ AR20400T PowerSafe™ jest 20 kanałowym odbiornikiem wyposażonym w wiele funkcji z wbudowaną telemetrią o pełnym zasięgu. Odbiornik przeznaczony jest do dużych modeli z wieloma serwomechanizmami i dużym poborem prądu. Odbiornik posiada podwójne - redundantne zasilanie podwójnym akumulatorem z kablami 13AWG i konektorami IC3. Dzięki temu można bezpiecznie zasilać systemy wysokoprądowe bezpośrednio z odbiornika.

Odbiornik z modulacją DSMX®/DSM2® jest zdolny do obsługi częstotliwości odświeżania do 11 ms, zapewniając błyskawiczną reakcję idealną dla zastosowań o wysokiej wydajności, takich jak samoloty akrobacyjne, agresywne 3D, IMAC i turbinowe. Sam odbiornik zawiera 4 dodatkowe odbiorniki SRXL2, które w pełni wykorzystują technologię Spektrum MultiLink™. Ta opatentowana technologia eliminuje odbicia i martwe strefy sygnału. Pomaga to zapewnić niezawodne połączenie między użytkownikiem a samolotem. Kolejną cechą bezpieczeństwa jest elektroniczny wyłącznik z opatentowanym miękkim przełącznikiem, dzięki któremu prąd nie przepływa bezpośrednio przez niego. W przypadku awarii przełącznika nie nastąpi przerwa w zasilaniu.

Przełomową cechą odbiornika AR20400T PowerSafe są wbudowane w odbiornik czujniki energii akumulatorów, które informują o obciążeniu i poborze prądu przez serwomechanizmy, chowane podwozie, światła, itp. wykorzystywane przez każdy z akumulatorów. Odbiornik posiada porty do podłączenia czujników prędkości, napięcia akumulatora i temperatury, jak również port X-Bus dla dodatkowej zewnętrznej telemetrii.

Odbiorniki AR20400T PowerSafe obsługują telemetrię Smart, co oznacza, że masz doskonały przegląd każdego akumulatora Smart z osobna, można zobaczyć napięcie, napięcie ogniwa, prąd, temperaturę, zużytą pojemność i wiele więcej w czasie rzeczywistym.

Odbiornik wyposażony jest również w dodatkowe złącza telemetryczne do podłączenia napięcia, temperatury, czujnika prędkości oraz rozszerzenie XBUS.

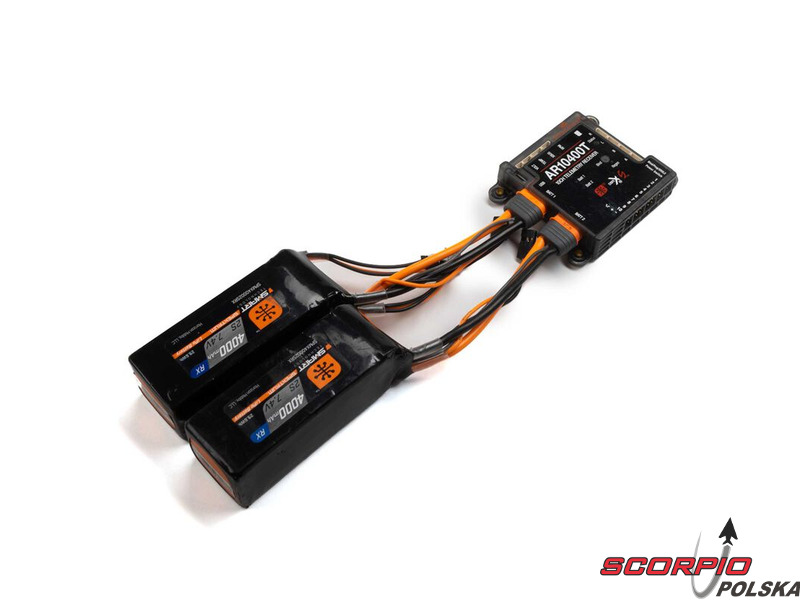

Redundantny system zasilania

Opatentowany, redundantny system zasilania jest idealny do zasilania wieloserwerowych modeli samolotów o dużym obciążeniu prądowym. Zasilanie z dwóch akumulatorów (3,5 - 12,6V) ma oddzielne obwody, a w przypadku awarii jednego z nich, drugi natychmiast przejmuje jego rolę.

Telemetria zasilania

Przy użyciu akumulatorów Spektrum Smart i nadajników Spektrum z AirWare, użytkownik otrzymuje pełną telemetrię zasilania. Dla obu akumulatorów można zobaczyć na nadajniku napięcie, prąd, zużytą pojemność, temperaturę i inne informacje. Daje to doskonały przegląd zachowania modelu.

Zintegrowany protokoł czarnej skrzynki

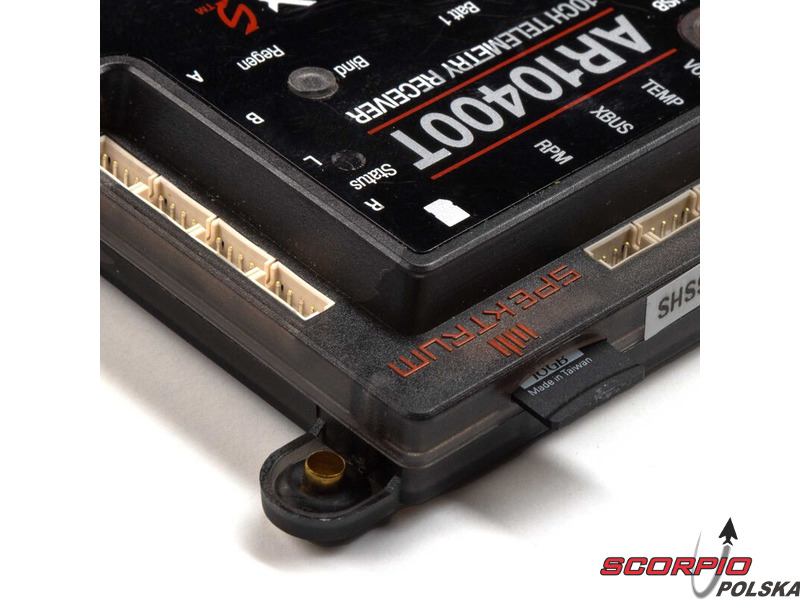

Po włożeniu karty micro SD do odbiornika, informacje o locie będą zapisywane do pliku na karcie podczas pracy odbiornika, w tym dane dziennika lotu, stanu akumulatora i inne dane telemetryczne. Starsze zapisane dane będą stale usuwane, podczas gdy najnowsze zapisy zostaną zachowane. Jest to przydatne narzędzie do diagnostyki wydajności.

Forward Programming

AR20400T może być skonfigurowany bezprzewodowo, bezpośrednio z kompatybilnego nadajnika Spektrum™, poprzez opcję menu - Forward Programming. Do konfiguracji i regulacji nie jest wymagany oddzielny komputer ani urządzenie mobilne.

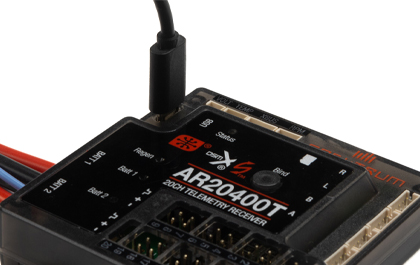

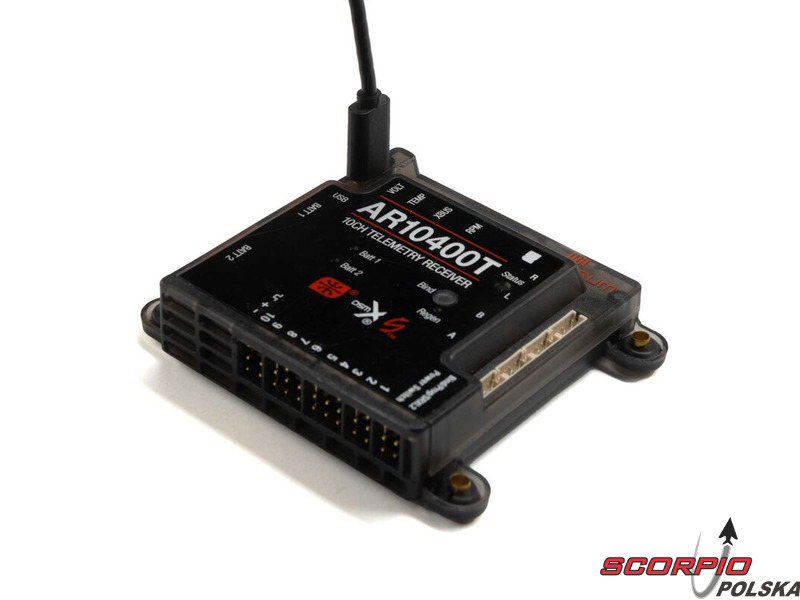

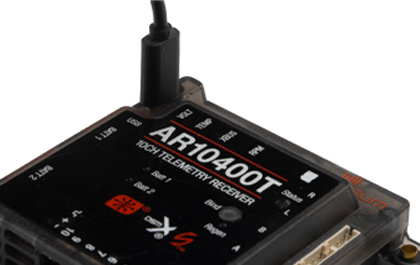

Port mikro USB port

Przyjazny dla użytkownika port Micro USB jest zintegrowany z odbiornikiem dla łatwego dostępu do aktualizacji oprogramowania sprzętowego poprzez Spektrum PC Programmer.

Zintegrowany barometr

Odbiornik Spektrum™ AR20400T posiada zintegrowany barometr (wbudowany czujnik ciśnienia), który zapewnia dane telemetryczne z wysokością i vario bez konieczności zakupu dodatkowych czujników lub modułów.

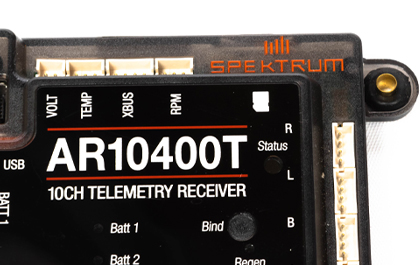

Diody LED statusu

Dioda LED statusu dostarczy informacji o stanie odbiornika i poda kody ostrzegawcze, jeśli wykryty zostanie problem lub stan. Wskazuje stan włączenia zasilania, podłączone satelity, błąd zasięgu, stan karty SD, itp.

Rozbudowane opcje telemetrii

Oprócz zintegrowanych czujników telemetrycznych, obsługiwane są czujniki telemetryczne Spektrum oraz akcesoria telemetryczne innych firm. Możesz dodać do swojego modelu potężne narzędzia danych telemetrycznych, takie jak GPS, czujniki prędkości powietrza, prędkość silnika i telemetrię ECU turbiny z obsługiwanych czujników turbiny.

Własności odbiornika AR20400T 10CH PowerSafe

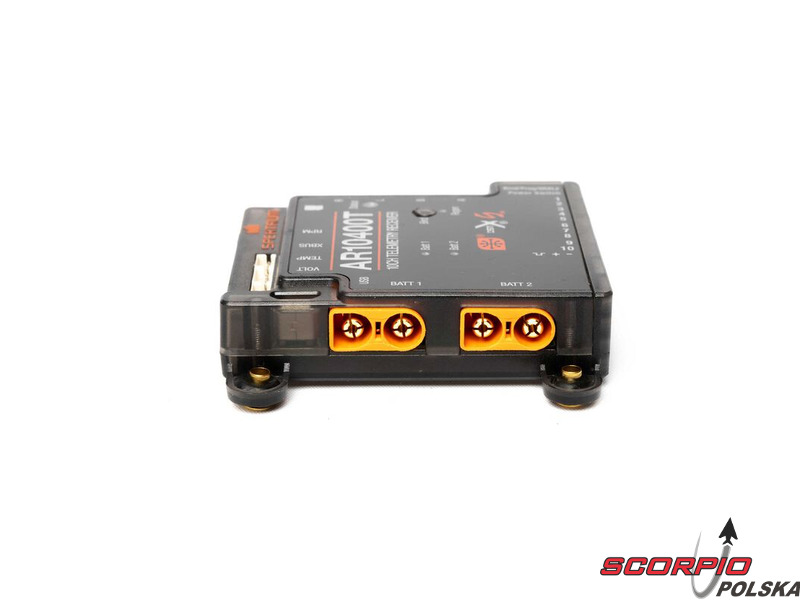

• Opatentowany system redundantny PowerSafe™ z dwoma kablami zasilającymi 13AWG z konektorem IC3
• Doskonały dla samolotów wymagających dużej mocy i wysokoprądowych serwomechanizmów pobierających do 35A (maksymalnie 50A)
• Menu Forward Programming może być użyte do ustawienia failsafe, ustawień częstotliwości odświeżania serwomechanizmów i innych
• Mikro USB dla łatwej rejestracji produktu i aktualizacji oprogramowania firmowego
• 12V odpowiedni do użycia z serwonapędami 12V (musi być włączony w Forward Programming)
• Wbudowany monitor pojemności akumulatora automatycznie informuje o pojemności akumulatora wykorzystanej podczas lotu i może automatycznie zresetować się, gdy akumulatory są w pełni naładowane
• Zintegrowany protokół telemetryczny Black Box automatycznie zapisuje wszystkie dane telemetryczne na karcie Micro SD (karta Micro SD nie jest dołączona do zestawu)
• Wbudowane diody LED stanu dostarczają użytecznych informacji podczas włączania zasilania, ostrzeżeń i wskazań trybu
• Złącze SRXL2 dla łatwego jednoprzewodowego połączenia z obsługiwanymi urządzeniami
• Gotowy do użycia z regulatorami Spektrum Smart dla jednoprzewodowych danych telemetrycznych bez potrzeby stosowania modułów, połączeń i kabli
• Energetyczny i i napięciowy czujnik odbiornika oraz dane telemetryczne dziennika lotu dostępne bez konieczności stosowania dodatkowych czujników
• Telemetria pełnego zasięgu z wbudowanym barometrem dostarczy wysokość i vario, bez dodatkowych czujników
• Miękki przełącznik umożliwia poprowadzenie prądu serwomechanizmu wokół przełącznika, tak że w przypadku awarii przełącznika z jakiegokolwiek powodu, zasilanie systemu nie zostanie przerwane
• Solidne gumowe przelotki i łatwa instalacja
• Duża szybkość odświeżania 11 ms
• Parowanie jest ułatwione dzięki czterem opcjom inicjowania parowania
• Zintegrowana telemetria z wbudowanymi portami dla czujników prędkości, napięcia, temperatury oraz X-bus dla zewnętrznych czujników telemetrycznych
• Kompatybilność z nadajnikami lotniczymi Spektrum DSM2 i DSMX
• Nie jest kompatybilny z modułem stabilizacji Spektrum AS3000
• Niekompatybilny z DSM2 AIRMOD JR (SPMMSJR720)
