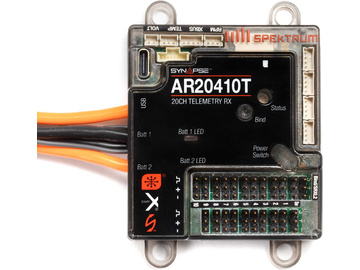

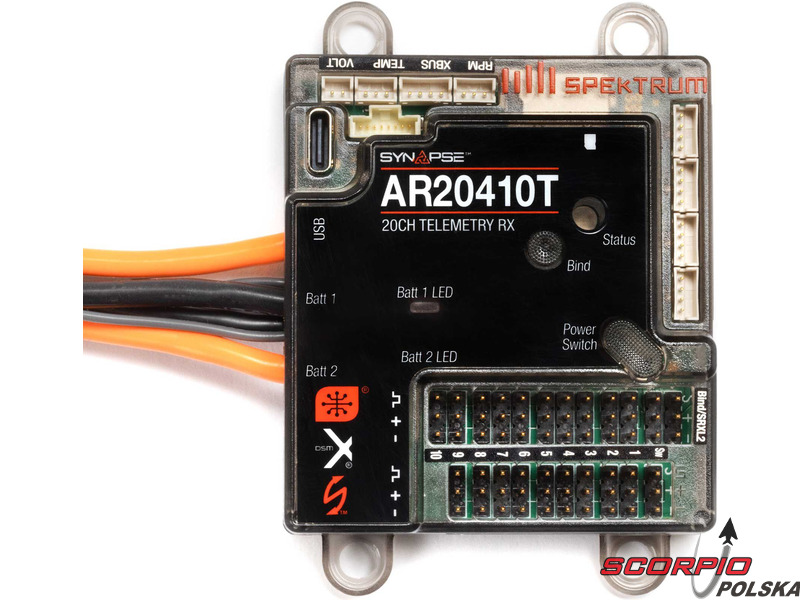

Spektrum odbiornik AR20410T 20CH PowerSafe z telemetrią

Zawartość zestawu

W zestawie znajduje się odbiornik Spektrum AR20410T, 1x Spektrum Serial SRXL2 z telemetrią, 3x Spektrum DSMX SRXL2, kable odbiornika o długości: 15, 30, 60 i 90 cm, 2 sztuki złącza IC3, czujnik napięcia, włącznik, 2 sztuki gniazda ładowania. Instrukcja EN, DE, FR, IT.

Charakterystyka

Odbiornik Spektrum AR20410T PowerSafe z 20 kanałami, telemetrią i pełnym zasięgiem. Złącza do telemetrycznych czujników prędkości, napięcia i temperatury, złącze X-Bus. Redundantne zasilanie z dwóch akumulatorów ze złączami IC3. Nadaje się do gigantycznych modeli samolotów, szybowców i helikopterów. Zawiera trzy dodatkowe odbiorniki i złącza IC3. Czujnik barometryczny do telemetrii wysokości i vario. Możliwość podłączenia modułu Spektrum Synapse™ AS3X+ / SAFE (brak w zestawie).

Spektrum ™ AR20410T PowerSafe ™ to bogaty w funkcje odbiornik ze zintegrowaną pełnozakresową telemetrią. Odbiornik został zaprojektowany dla dużych modeli z wieloma serwami i dużym poborem prądu. Odbiornik ma podwójne redundantne zasilacze ze złączami IC3. Pozwala to na bezpieczne zasilanie systemów wysokoprądowych bezpośrednio z odbiornika.

Odbiornik z modulacją DSMX®/DSM2® jest zdolny do szybkości klatek do 11 ms, zapewniając błyskawiczną reakcję idealną do zastosowań o wysokiej wydajności, takich jak akrobacje, agresywne 3D, IMAC i samoloty turbinowe. Sam odbiornik zawiera 3 dodatkowe odbiorniki SRXL2, które w pełni wykorzystują technologię Spektrum MultiLink™. Ta opatentowana technologia eliminuje odbicia i martwe punkty sygnału. Pomaga to zapewnić niezawodne połączenie między użytkownikiem a samolotem. Kolejną funkcją bezpieczeństwa jest elektroniczny przełącznik z opatentowanym miękkim przełącznikiem, dzięki czemu prąd nie przepływa przez niego bezpośrednio. W przypadku awarii przełącznika nie nastąpi przerwa w zasilaniu. Odbiornik można również włączać i wyłączać za pomocą przycisku na płycie. Ponadto system można przełączyć w tryb uśpienia między lotami, obudzić lub wyłączyć z kompatybilnego nadajnika Spektrum.

Rewolucyjną cechą odbiornika AR20410T PowerSafe są wbudowane czujniki, które rejestrują zużytą pojemność akumulatorów Smart. Odbiornik posiada porty dla czujników obrotów, napięcia akumulatora i temperatury, a także port X-Bus dla dodatkowej zewnętrznej telemetrii. Port USB-C zapewnia łatwą aktualizację.

Opcjonalny moduł Synapse

Odbiornik jest kompatybilny z modułem stabilizacji Synapse AS3X+/SAFE (brak w zestawie) i zapewnia samolotowi lepszą stabilność i kontrolę. Ulepszona stabilizacja AS3X+ obejmuje znacznie ulepszony algorytm, który został gruntownie przetestowany przez pilotów. System jest jeszcze łatwiejszy w konfiguracji i można go łatwo zoptymalizować pod kątem dowolnego typu samolotu. Główne ulepszenia AS3X+ obejmują:

• Parametry Stop Lock i Release Rate
• Ulepszenie funkcji Heading Hold
• Ulepszone filtrowanie żyroskopowe (redukcja szumów)
• Wsparcie Canard i wektorowanie ciągu

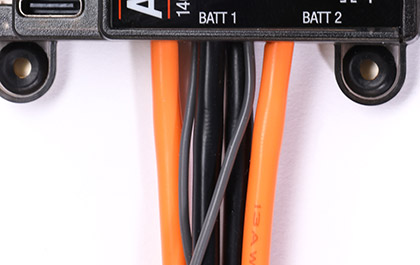

Redundantny system zasilania

Opatentowany, redundantny system zasilania jest idealny do zasilania wieloserwowych modeli samolotów o dużym obciążeniu prądowym. Zasilanie za pomocą dwóch akumulatorów (3,5 - 12,6 V) ma oddzielne obwody, a w przypadku awarii jednego z nich, drugi natychmiast przejmuje jego funkcję.

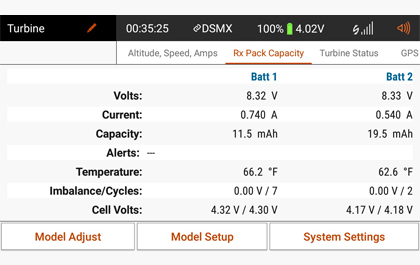

Telemetria zasilania

Korzystając z akumulatorów Spektrum Smart i nadajników Spektrum z AirWare, użytkownik ma do dyspozycji pełną telemetrię zasilania. W przypadku obu akumulatorów na nadajniku wyświetlane jest napięcie, prąd, zużyta pojemność, temperatura i inne informacje. Pojemność jest przechowywana między lotami i dodawana do momentu zresetowania. Daje to doskonały przegląd zachowania modelu.

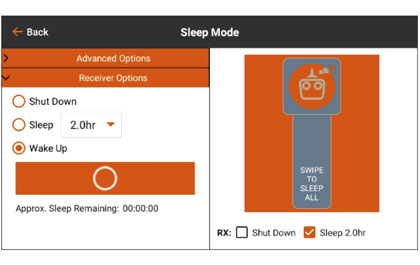

Tryb uśpienia

Odbiornik AR20410T jest wyposażony w zaawansowany system zarządzania energią z trybem uśpienia, który umożliwia pilotom zdalne włączanie i wyłączanie zasilania z nadajnika. Ta ekscytująca nowa funkcja umożliwia zdalne włączanie modelu. Nie jest wymagane zdejmowanie pokrywy ani przełączanie przełączników.

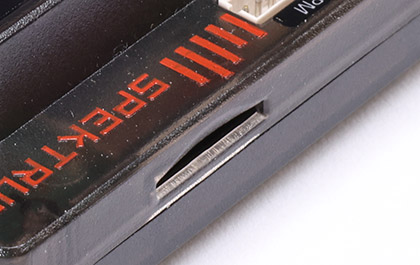

Zintegrowany protokół czarnej skrzynki

Po włożeniu karty micro SD do odbiornika, informacje o locie będą zapisywane w pliku na karcie podczas pracy, w tym dane dziennika lotu, stan akumulatora i inne dane telemetryczne. Starsze zarejestrowane dane będą stale usuwane, podczas gdy najnowsze zostaną zachowane. Jest to przydatne narzędzie do diagnostyki wydajności.

Forward Programming

Odbiornik AR20410T można skonfigurować bezprzewodowo, bezpośrednio z kompatybilnego nadajnika Spektrum™, poprzez opcję menu - Forward Programming. Do konfiguracji i regulacji nie jest wymagany oddzielny komputer ani urządzenie mobilne.

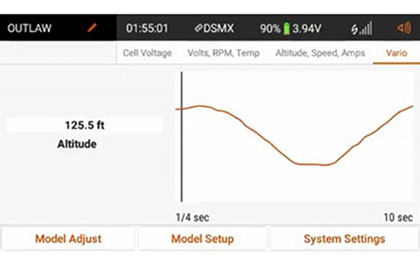

Zintegrowany barometr

Odbiornik Spektrum™ AR20410T posiada zintegrowany barometr (wbudowany czujnik ciśnienia), który zapewnia dane telemetryczne z wysokością i vario bez konieczności zakupu dodatkowych czujników lub modułów.

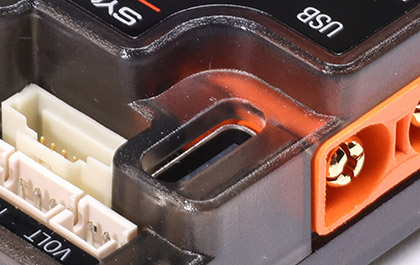

Port USB-C

Przyjazny dla użytkownika port USB-C jest zintegrowany z odbiornikiem, co zapewnia łatwy dostęp do aktualizacji oprogramowania układowego za pośrednictwem programatora Spektrum PC.

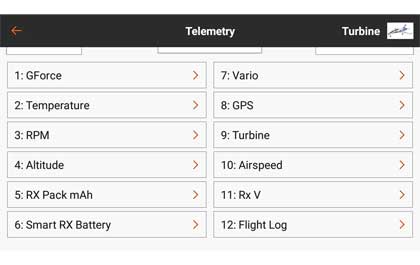

Szerokie możliwości telemetrii

Oprócz zintegrowanych czujników telemetrycznych obsługiwane są czujniki telemetryczne Spektrum i akcesoria telemetryczne innych firm. Można dodać do modelu potężne narzędzia danych telemetrycznych, takie jak GPS, czujniki prędkości powietrza, prędkość obrotowa silnika i telemetria ECU turbiny z obsługiwanych czujników turbiny.

Własności AR20400T 20CH PowerSafe

• Kompatybilny z modułem stabilizacji lotu Synapse™ AS3X+/SAFE (SPMAS6000, brak w zestawie)
• Innowacyjny system z trybem uśpienia, który pozwala pilotom na zdalne włączanie i wyłączanie z poziomu nadajnika
• Opatentowany redundantny system PowerSafe™ z dwoma złączami IC3
• Doskonały dla samolotów o dużym poborze mocy i aplikacji z serwomechanizmami o wysokim natężeniu prądu, które pobierają do 35A (maksymalnie 50A)
• Menu funkcji Forward Programming umożliwia konfigurację zabezpieczeń przed awarią, ustawień częstotliwości odświeżania serwomechanizmów i nie tylko
• Port USB-C do łatwej rejestracji produktu i aktualizacji oprogramowania układowego
• 12V nadaje się do użytku z aplikacjami serw 12V (musi być włączone w programowaniu Forward)
• Zintegrowany monitor pojemności akumulatora automatycznie zgłasza pojemność akumulatora wykorzystywaną podczas lotu i może automatycznie resetować się, gdy akumulatory są w pełni naładowane
• Zintegrowany protokół telemetryczny Black Box automatycznie zapisuje wszystkie dane telemetryczne na karcie Micro SD (karta Micro SD nie jest dołączona)
  Obsługiwane typy kart SD: Klasa 10, system plików FAT32 / exFAT.
• Zintegrowane diody LED stanu dostarczają przydatnych informacji podczas włączania zasilania, ostrzeżeń i wskazań trybu
• Łączność SRXL2 dla łatwego jednoprzewodowego połączenia z obsługiwanymi urządzeniami
• Czujnik energii i napięcia odbiornika oraz dane telemetryczne dziennika lotu są dostępne bez potrzeby stosowania dodatkowych czujników
• Telemetria pełnego zasięgu ze zintegrowanym barometrem zapewni wysokość i vario, bez dodatkowych czujników
• Miękki przełącznik umożliwia poprowadzenie prądu serwomechanizmu wokół przełącznika, dzięki czemu jeśli przełącznik ulegnie awarii z jakiegokolwiek powodu, zasilanie systemu nie zostanie przerwane
• Solidne gumowe przelotki i łatwa instalacja
• Szybka częstotliwość odświeżania 11 ms
• Zintegrowana telemetria z wbudowanymi portami dla czujników prędkości, napięcia, temperatury i magistrali X dla zewnętrznych czujników telemetrycznych
• Kompatybilny z nadajnikami lotniczymi Spektrum DSM2 i DSMX
• Wsparcie dla serwomechanizmów rekuperacyjnych
