Charakterystyka
Innowacja Spektrum Smart kontynuuje kompaktową serią trójfazowych regulatorów lotniczych Avian. Dzięki technologii Smart oferuje doskonały przegląd stanu jednostki napędowej, do dyspozycji są, za pośrednictwem telemetrii, w czasie rzeczywistym prąd, temperatura, całkowite napięcie akumulatora, napięcie poszczególnych ogniw akumulatora, temperatura akumulatora, pozostała pojemność i obroty silnika. I to bez dalszych czujników! Inteligentna technologia Smart zapewnia, gwarantuje, że cała elektronika modelu będzie płynnie współpracować, dla osiągnięcia maksymalnej sprawności i mocy. Dostarcza informacje o stanie każdego elementu systemu, zwiększa zaufanie odnośnie jego możliwości i czyni cały system napędu łatwym w użyciu. System Smart tworzy kompatybilny nadajnik Spektrum, odbiornik Smart, regulator Smart oraz akumulator Smart.
O sterowanie regulatora stara się nowoczesny 32-bitowy mikrokontroler ARM Cortex M4. Informacje o typie, temperaturze i napięciu ogniwa akumulatora regulator Smart odczytuje bezpośrednio z akumulatora za pośrednictwem przewodu danych. Więc nie potrzeba już żadnego czujnika czy modułu. Informacje wyświetlane są na ekranie nadajnika, należy mieć nadajnik Spektrum 2 generacji (Spektrum DX6e, DX6, DX7, DX8e, DX8 G2, DX9, DX10t, DX18, iX12, iX20).
Transmisja danych w jednym przewodzie
Niesamowitą innowacją transmisji danych telemetrycznych parametrów systemu przy zastosowaniu akumulatora Spektrum Smart (obroty, temperatura, napięcie akumulatora i pozostała pojemność), jest brak czujników telemetrii. Dane z akumulatora odczytywane są za pomocą przewodu danych. Do odbiornika dane przenoszone są za pomocą protokołu SRXL2. Regulatory Spektrum Avian są oczywiście wstecznie kompatybilne z klasycznym sygnałem PWM, więc regulator może pracować również na klasycznym wyjściu PWM.
Kompatybilność konektorów IC/EC
Regulatory są wyposażone w konektory szeregu IC. Przy zastosowaniu z akumulatorem Spektrum Smart, wyposażonym w konektor IC3 lub IC5, regulator może odbierać i przenosić dane telemetryczne akumulatora. Konektory IC3 i IC5 są wstecznie kompatybilne z konektorami EC3 i EC5, aczkolwiek nie będzie możliwości odczytywania danych z akumulatora.
Informacje o akumulatorze Smart
Przy zastosowaniu regulatora z akumulatorem Spektrum Smart, regulator automatycznie odczyta wszystkie parametry z akumulatora. Na ekranie nadajnika Spektrum wyświetlone zostaną przydatne informacje, jak ilość cykli, pozostała pojemność akumulatora, napięcie poszczególnych ogniw.
Łatwy montaż regulatora
Regulatory Avian są zabudowane w plastikowej obudowie. Do modelu regulator można przykręcić lub przykleić taśmą dwustronną. Na górnej stronie znajduje się duży otwór chłodzący.
Szerokie możliwości programowania
Dzięki ilości ustawianych parametrów można poprawić zachowanie regulatora wg własnych wymagań. Regulatory Avian można programować poniższymi sposobami:
- Za pomocą programatora (nr kat. SPMXCA200).
- Za pomocą nadajnika Spektrum 2 generacji (należy mieć w nadajniku odpowiednio nowy firmware a regulator mieć podłączony w odbiorniku posiadającym protokół Spektrum SRXL2).
- Za pomocą komputera i aplikacji Spektrum Smart Link (regulator podłącza się do komputera poprzez programator SPMXCA200. Aplikacja również umożliwia wykonanie aktualizacji firmware regulatora.
| Parametr / Wartość | Opcja 1 | Opcja 2 | Opcja 3 | Opcja 4 | Opcja 5 | Opcja 6 | Opcja 7 | Opcja 8 |
|---|
| 1. Typ modelu | Samolot | Śmigłowiec | |
|---|
| 2. Typ hamulca | Wyłączony | Normalny | Proporcj. | Rewers | |
|---|
| 3. Moc hamulca | Wyłączony | 1 | 2 | 3 | 4 | 5 | 6 | 7 |
|---|
| 4. Typ napięcia wył. | Miękki | Twardy | Pulsowanie | |
|---|
| 5. Ilość ogniw | Auto | 3s LiPol | 4s LiPol | 5s LiPol | 6s LiPol | |
|---|
| 6. Napięcie wyłączenia | Wyłączone | 2.8V/ogn. | 3.0V/ogn. | 3.2V/ogn. | 3.4V/ogn. | 3.6V/ogn. | 3.8V/ogn. | |
|---|
| 7. Napięcie BEC | 6V | 7.2V | |
|---|
| 8. Przyśpieszenie | Normalne | Miękkie | Bardzo miękkie | |
|---|
| 9. Timing | Niski (5°) | Średni (15°) | Wysoki (30°) | |
|---|
| 10. Kierunek obrotów | Normalny | Rewers | |
|---|
| 11. Bieg jałowy | Załączony | Wyłączony | |
|---|
| 12. Zysk governora | Poziom 1 | Poziom 2 | Poziom 3 | |
|---|
| 13. Auto restart | 0 s | 45 s | 90 s | |
|---|
| 14. Opóźnienie rewersu | 1 s | 1.5 s | 2 s | |
|---|
| 15. Rewers obrotów | 5 kanał | 6 kanał | 7 kanał | 8 kanał | 9 kanał | |
|---|
Wartości pogrubione = ustawienie fabryczne. Wersja firmware 04.0.21 a 04.0.26.

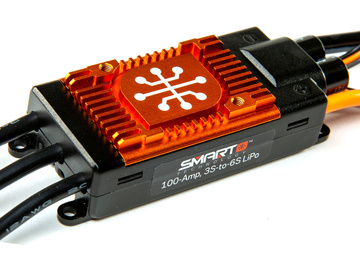

Kluczowe własności regulatora Spektrum Smart Avian 100A
- Proste podłączenie, telemetria nie wymaga żadnych dodatkowych czujników
- Regulator jest kompatybilny z protokołem SRXL2, ale również klasycznym sygnałem PWM (wtedy brak możliwości transmisji telemetrii).
- Regulator zawiera nowoczesny 32-bitowy mikrokontroler z rdzeniem ARM Cortex M4
- Więcej możliwości programowania dzięki programatorowi Smart wraz z aktualizacją firmware
- Dwa wyjścia zasilające BEC
- Ochrona nadprądowa i termiczna
- Automatyczne wyłączenie LiPol przy niskim napięciu
- Ochrona Fail Safe
- Kompaktowy, łatwa instalacja
- Solidna plastikowa obudowa z odprowadzeniem ciepła łatwa w montażu do kadłuba
- Aluminiowy radiator dla wysokiej wydajności
- Ustawiany, bardzo wydajny układ BEC
- Fabrycznie regulatory posiadają na wejściu konektory szeregu IC3/IC5, które są kompatybilne z konektorami EC3/EC5
